1. Sinn und Zweck von Simulationen
Simulationen sind ein wichtiges Werkzeug bei der Planung, Auslegung und Optimierung technischer Anlagen. Mithilfe von Computersimulationen können das Verhalten und die Leistungsfähigkeit einer Anlage unter verschiedenen Betriebsbedingungen untersucht werden, ohne dass die Anlage dafür tatsächlich gebaut oder betrieben werden muss. Dabei werden physikalische Zusammenhänge und mathematische Modelle verwendet, um beispielsweise Temperaturen, Druckverhältnisse, Volumenströme, Energieverbräuche und Wirkungsgrade zu berechnen.
Bei Kälteanlagen dienen Simulationen vor allem dazu, die Funktionsweise der Anlage besser zu verstehen, unterschiedliche Anlagenkonzepte miteinander zu vergleichen und einen möglichst energieeffizienten Betrieb zu ermöglichen. Bereits in der Planungsphase können verschiedene Komponenten und Betriebsstrategien untersucht werden. Dadurch lassen sich mögliche Schwachstellen frühzeitig erkennen und Verbesserungen vornehmen, bevor hohe Investitionskosten entstehen.
Ein weiterer wichtiger Zweck von Simulationen ist die Untersuchung von Betriebszuständen, die im normalen Anlagenbetrieb nur selten auftreten oder nur mit großem Aufwand getestet werden könnten. Dazu gehören beispielsweise besonders hohe Kühllasten im Sommer, starke Schwankungen des Kältebedarfs oder der Ausfall einzelner Anlagenkomponenten.

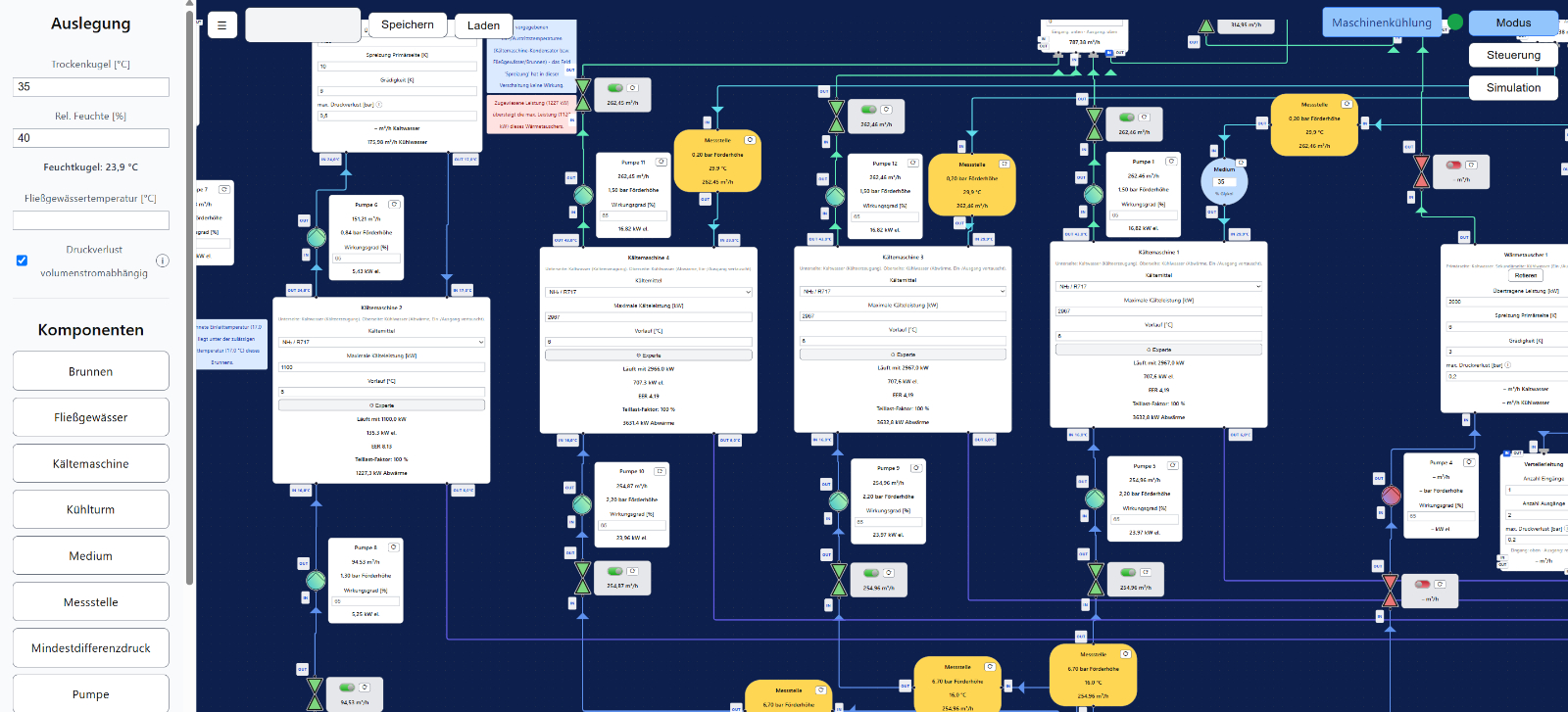

Das Bild oben zeigt einen Ausschnitt aus einer thermodynamischen Simulation - Hier ist der Link zu dieser App: Thermo-Simulation
2. Warum sind Simulationen gerade bei Kälteanlagen sinnvoll?
Kälteanlagen sind komplexe technische Systeme, deren Komponenten miteinander in Wechselwirkung stehen. Dazu gehören unter anderem Verdichter, Wärmeübertrager, Verflüssiger, Verdampfer, Pumpen und Regelungseinrichtungen. Änderungen an einer Komponente können Auswirkungen auf den gesamten Anlagenbetrieb haben. So beeinflussen beispielsweise die Verflüssigungstemperatur, die Verdampfungstemperatur und die Teillastregelung den Energieverbrauch und die Leistungsfähigkeit einer Kälteanlage.
Besonders bei größeren Kälteanlagen ist es deshalb sinnvoll, verschiedene Betriebszustände bereits im Voraus zu untersuchen. Der Kältebedarf kann sich je nach Tageszeit, Jahreszeit und Nutzung der versorgten Gebäude erheblich verändern. Eine Anlage muss daher nicht nur bei maximaler Kühllast, sondern auch bei Teillast zuverlässig und effizient arbeiten.
Ein besonders relevantes Anwendungsgebiet ist die Fernkälte. Bei Fernkältesystemen wird Kälte zentral erzeugt und über ein Leitungsnetz an mehrere Gebäude oder Verbraucher verteilt. Die Kälte wird häufig über ein Wasser- oder Wasser-Glykol-Gemisch transportiert und in den angeschlossenen Gebäuden zur Klimatisierung oder für industrielle Kühlprozesse genutzt.
Die Planung solcher Systeme ist anspruchsvoll, da sowohl die Kälteerzeugung als auch das Verteilnetz und die angeschlossenen Verbraucher berücksichtigt werden müssen. Der tatsächliche Kältebedarf hängt beispielsweise von den Außentemperaturen, der Gebäudenutzung und dem individuellen Verbrauchsverhalten ab. Gleichzeitig müssen die erforderlichen Vorlauf- und Rücklauftemperaturen sowie die Druckverluste und Volumenströme im Leitungsnetz berücksichtigt werden.
Mithilfe einer Simulation kann untersucht werden, wie sich unterschiedliche Lastprofile auf die Anlage auswirken und welche Erzeugungsleistung tatsächlich erforderlich ist. Außerdem lässt sich prüfen, wie mehrere Kälteerzeuger optimal zusammenarbeiten und ob beispielsweise eine Kältespeicherung wirtschaftlich sinnvoll ist. Auch die Auswirkungen einer Erweiterung des Fernkältenetzes oder der Anschluss zusätzlicher Verbraucher können bereits im Vorfeld abgeschätzt werden.

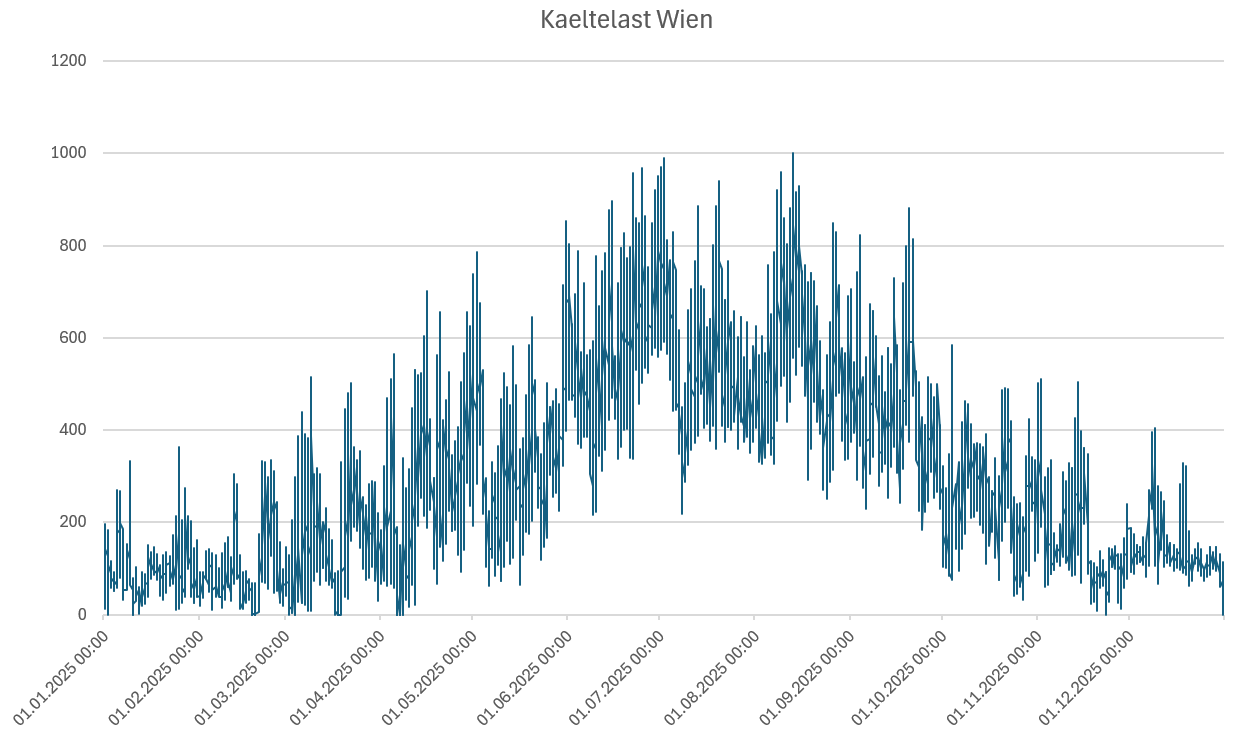

Die Grafik oben zeigt ein typisches Kälte-Lastprofil über ein ganzes Jahr
Ein weiterer wichtiger Aspekt ist die Versorgungssicherheit. Durch Simulationen können kritische Betriebszustände untersucht werden, etwa der Ausfall eines Kälteerzeugers oder ein besonders hoher gleichzeitiger Kältebedarf. Auf diese Weise lässt sich besser beurteilen, ob ausreichend Leistungsreserven vorhanden sind und wie zuverlässig die Versorgung der angeschlossenen Verbraucher gewährleistet werden kann.
3. Vorteile von Simulationen
Ein wesentlicher Vorteil von Simulationen besteht darin, dass verschiedene Anlagenkonzepte bereits vor dem Bau miteinander verglichen werden können. Dadurch lassen sich technische und wirtschaftliche Entscheidungen auf einer fundierteren Grundlage treffen. Beispielsweise kann untersucht werden, ob mehrere kleinere Kälteerzeuger oder ein großer Kälteerzeuger unter den gegebenen Bedingungen vorteilhafter sind.
Ein weiterer Vorteil ist die Möglichkeit, den Energieverbrauch zu reduzieren. Durch die Untersuchung unterschiedlicher Betriebsstrategien kann ermittelt werden, unter welchen Bedingungen die Anlage besonders effizient arbeitet. Dazu gehören beispielsweise die Anpassung der Verdichterleistung an den tatsächlichen Kältebedarf, die Optimierung der Pumpenregelung und die möglichst günstige Einstellung der Verflüssigungs- und Verdampfungstemperaturen. Gerade bei großen Anlagen können bereits kleine Effizienzverbesserungen zu erheblichen Energieeinsparungen führen.
Simulationen ermöglichen außerdem eine bessere Dimensionierung der einzelnen Komponenten. Werden Kälteerzeuger, Pumpen oder Rohrleitungen zu groß ausgelegt, können unnötige Investitionskosten und ein ineffizienter Teillastbetrieb entstehen. Eine zu geringe Dimensionierung kann dagegen dazu führen, dass die erforderliche Kälteleistung bei hohen Außentemperaturen oder Spitzenlasten nicht erreicht wird. Durch Simulationen lässt sich die Auslegung besser an den tatsächlichen Bedarf anpassen.
Auch die Untersuchung von Kältespeichern ist ein wichtiges Einsatzgebiet. Kältespeicher können genutzt werden, um Kälte in Zeiten eines geringeren Bedarfs oder einer günstigen Energieversorgung zu erzeugen und zu einem späteren Zeitpunkt bereitzustellen. Simulationen helfen dabei, die erforderliche Speicherkapazität zu bestimmen und unterschiedliche Lade- und Entladestrategien zu vergleichen.
Darüber hinaus können Simulationen dazu beitragen, die Umweltbelastung einer Anlage zu reduzieren. Ein geringerer Stromverbrauch führt bei entsprechender Stromerzeugung zu niedrigeren CO₂-Emissionen. Bei Fernkältesystemen kann außerdem untersucht werden, ob Abwärme, natürliche Kältequellen oder andere alternative Energiequellen sinnvoll eingebunden werden können.
Nicht zuletzt ermöglichen Simulationen eine bessere Vorbereitung auf den späteren Anlagenbetrieb. Durch die Untersuchung verschiedener Betriebszustände können geeignete Regelungsstrategien entwickelt und mögliche Probleme frühzeitig erkannt werden. Dies verbessert die Planbarkeit und kann dazu beitragen, spätere Anpassungsarbeiten und unnötige Betriebskosten zu vermeiden.
4. Grenzen von Simulationen
Trotz ihrer zahlreichen Vorteile haben Simulationen auch Grenzen. Ein wesentliches Problem besteht darin, dass die Ergebnisse immer von der Qualität des verwendeten Modells und den zugrunde gelegten Daten abhängen. Eine Simulation kann nur so zuverlässig sein, wie die physikalischen Zusammenhänge, Anlagenkomponenten und Betriebsbedingungen im Modell abgebildet werden.
Werden beispielsweise falsche Annahmen über den Kältebedarf getroffen oder liegen keine ausreichend genauen Daten zu den verwendeten Komponenten vor, können die Ergebnisse erheblich von der Realität abweichen. Das gilt insbesondere für komplexe Fernkältesysteme, bei denen sich der tatsächliche Bedarf vieler Verbraucher nur eingeschränkt vorhersagen lässt.
Eine weitere Herausforderung ist die Abbildung des realen Anlagenbetriebs. In der Praxis treten häufig Schwankungen auf, die nur schwer vollständig vorherzusagen sind. Dazu gehören wechselnde Wetterbedingungen, verändertes Nutzerverhalten, Verschmutzungen von Wärmeübertragern, Verschleiß und Störungen einzelner Komponenten. Werden solche Einflüsse im Modell nicht ausreichend berücksichtigt, kann die Simulation die tatsächliche Leistungsfähigkeit der Anlage nur eingeschränkt wiedergeben.
Zudem erfordert die Erstellung komplexer Simulationsmodelle entsprechendes Fachwissen und einen gewissen zeitlichen Aufwand. Je detaillierter ein Modell aufgebaut ist, desto mehr Eingabedaten werden benötigt. Gleichzeitig steigt häufig der Rechenaufwand. Es muss deshalb abgewogen werden, welcher Detaillierungsgrad für die jeweilige Fragestellung sinnvoll ist.
Eine weitere Grenze besteht darin, dass Simulationsergebnisse nicht automatisch eine wirtschaftlich optimale Lösung garantieren. Zwar können Energieverbräuche und Betriebskosten abgeschätzt werden, jedoch hängen die tatsächlichen Kosten unter anderem von den Investitionskosten, den Energiepreisen, den Wartungsaufwendungen und der Lebensdauer der Komponenten ab. Ändern sich diese Rahmenbedingungen, kann sich auch die Bewertung verschiedener Anlagenkonzepte verändern.
Aus diesen Gründen sollten Simulationsergebnisse nach Möglichkeit durch Messdaten überprüft und anhand realer Betriebswerte validiert werden. Insbesondere bei bestehenden Anlagen können Messungen dazu beitragen, das Simulationsmodell zu verbessern und seine Aussagekraft zu erhöhen. Eine Simulation ersetzt somit weder die fachgerechte Planung noch die praktische Überprüfung einer Anlage, sondern ergänzt diese durch zusätzliche Erkenntnisse.
5. Fazit
Die Simulation von Kälteanlagen bietet zahlreiche Möglichkeiten, technische Systeme bereits in der Planungsphase zu analysieren, ihre Effizienz zu verbessern und mögliche Schwachstellen frühzeitig zu erkennen. Besonders bei komplexen Anlagen und Fernkältesystemen ist sie von großer Bedeutung, da hier die Kälteerzeugung, das Verteilnetz und die unterschiedlichen Verbraucher gemeinsam betrachtet werden müssen.
Zu den wichtigsten Vorteilen zählen die bessere Dimensionierung der Komponenten, die Optimierung des Energieverbrauchs, die Untersuchung unterschiedlicher Betriebsstrategien und die Verbesserung der Versorgungssicherheit. Gleichzeitig müssen die Grenzen von Simulationen berücksichtigt werden. Die Aussagekraft der Ergebnisse hängt wesentlich von der Qualität der Modelle, den verwendeten Daten und den getroffenen Annahmen ab.
Insgesamt sind Simulationen ein wertvolles Hilfsmittel, um Kälteanlagen technisch und wirtschaftlich zu optimieren. In Verbindung mit einer sorgfältigen Planung und der Überprüfung anhand realer Betriebsdaten können sie dazu beitragen, den Energieverbrauch und die Betriebskosten zu senken und einen zuverlässigen, nachhaltigen Betrieb sicherzustellen.
